描述

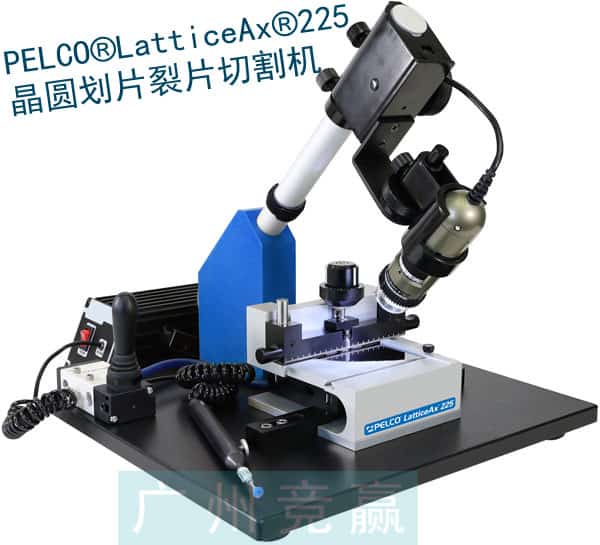

PELCO? LatticeAx? 225精密晶圓劃片裂片切割機，原為LatticeGear™的產品，是LatticeAx? 120的升級版，它增加了高倍數成像功能的設備，使得壓頭定位更精準，從而提升劃片的精度。適用于實驗室的精密化工作。

PELCO? LatticeAx 225可以提供20μm的定位精度，經過培訓的使用者可以在大約5分鐘內完成高質量的晶圓劃片，可處理各種尺寸、厚度的樣品和多種材料類型。它具備了手工劃片的基本元素，同時解決了手工劃片的精準性不高、可重復性差等缺點。

LatticeAx采用了容易控制的“解理切割”，使得切割過程更為精準，減少了切割誤差。它不需要劃線，是在晶圓表面用金剛石壓頭壓一條長度小于1mm、寬度約10um的淺壓痕，然后沿著壓痕進行解理，這樣不僅可以最大程度地保存樣品的原始結構，還可以避免晶圓在切割過程中產生的不必要損傷。采用晶面解理方式，能夠得到更為理想的切口，斷面更光滑，有利于后續的觀察和使用。

其成像組件包括聚焦支架、帶偏光鏡的數碼顯微鏡,以及實時圖像采集和顯示軟件。通過實時成像，可以使用戶輕松實現壓痕精準定位，讓所有經過培訓的用戶都可以輕松快速地完成劃片工作。LatticeAx 225可適用于各種尺寸、厚度和不同材料類型的樣品。
