電氣火災熔珠檢驗解決方案
熔珠在火災調查中起著重要的作用。在電氣火災中，無論是受火災熱作用還是短路電弧高溫熔化，銅、鋁導線等物證通常都會留下熔珠。除非在特殊情況下，如全部燒失，否則通常能找到這些殘留的熔珠。

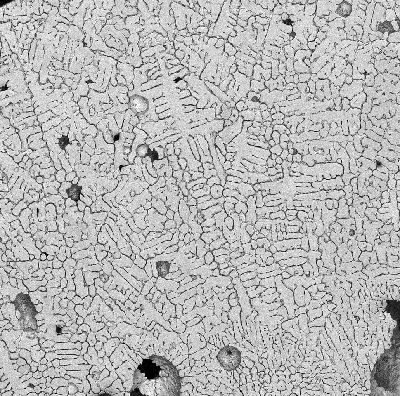

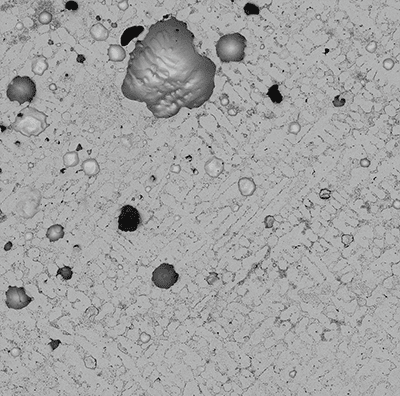

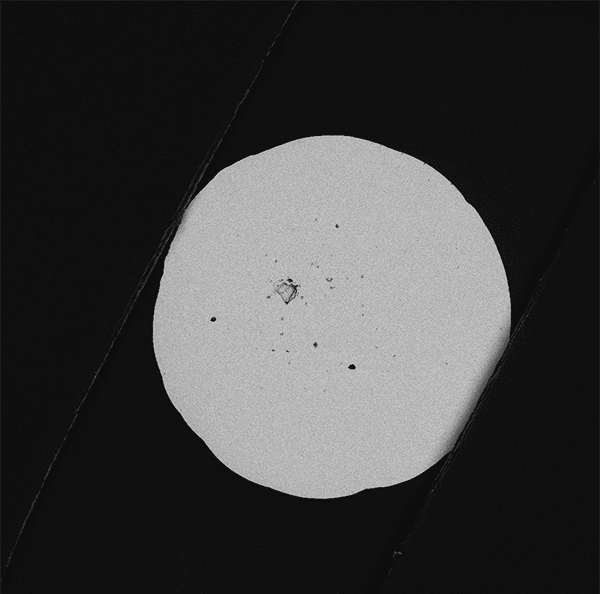

一次短路熔珠是在正常環境條件下發生短路產生的，而二次短路熔珠則是在火災環境條件下發生短路產生的。這兩種熔珠的外觀上無法分辨，但是可以通過顯微分析來分辨是一次短路熔珠還是二次短路熔珠。
熔珠檢驗參考流程
熔珠樣品提取設備
?
熔珠提取工具箱
常規器材：手套、口罩、靴子、頭盔、記號筆、透明膠帶、比例尺、標號牌（折疊式），測距儀。
提取器材：鑷子、鉗子、剪刀、錘子、錐子、毛刷、鏟子、磁鐵。
輔助器材：照明燈具。
包裝器材：塑料物證袋、標簽紙。
?

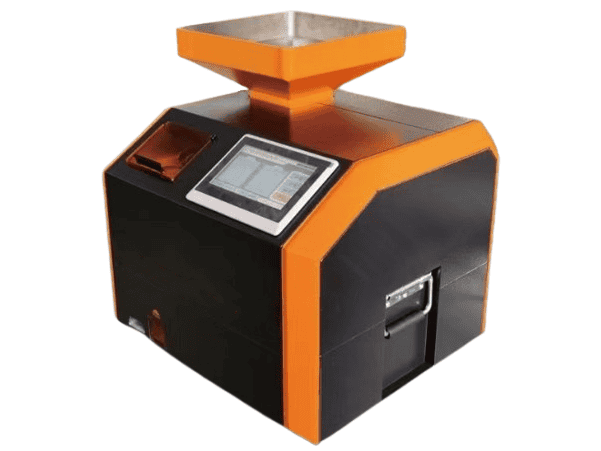

熔珠篩選系統
熔珠篩選系統由沖洗模塊、烘干模塊、金屬分選模塊組成，金屬分選模塊采用電磁感應原理，可對含磁或非磁性的固態金屬、合金材料、塑料等進行高效篩選，設備結構簡單，可極大提高鑒定物證的提取效率和準確率。
熔珠前處理室設備
熔珠前處理操作平臺
耐酸碗通風柜：全鋼結構，實芯理化板臺面。
含通風控制系統，內置自來水接口和電源接口。
?
熔珠鑲嵌機
熔珠鑲嵌模塊用于鑲嵌待檢測的小顆粒熔珠樣品，方便后續的樣品磨拋和檢測樣品磨面晶粒的工作。該模塊可排除樣品中含有的空氣，消除了試樣和化合物之間的間隙，使得邊緣保持得到加強，而且易碎樣品在研磨和拋光過程中也得到良好支撐。
?
熔珠研磨拋光機
用于對鑲嵌好的熔珠樣品的研磨拋光，一次可處理4個鑲嵌好的熔珠樣品。該模塊采用先進的微處理器控制系統，使得磨拋盤、磨拋頭的轉速實現無級可調，制樣壓力、時間設定直觀、便捷，操作者只需更換磨拋盤或者金相砂紙和拋光織物，即可完成磨、拋工序的操作。
?
熔珠磨面腐蝕機
用于腐蝕研磨拋光后的熔珠樣品，顯露出熔珠的金相組織。操作時將試劑瓶中的腐蝕液按要求精確滴加至金屬樣品磨面，腐蝕一段時間后（一般2分鐘以內），用水清洗樣品，整個操作過程簡單安全。
?
前處理附屬設備
離子濺射儀
用于對鑲嵌后的熔珠樣品鍍一層導電膜，便于電鏡觀測。?
- 濺射靶材：標配Pt靶，直徑1mm厚
- 樣品臺：旋轉速度：0-60rpm可調，傾斜角度：-45°~ 45°可調
- 濺射電流：微處理器控制，電流5~30mA可調
- 抽氣速率：133L/MIN
- 濺射真空：7Pa
電子天平
用千稱量鑲嵌粉末和固化劑，使其按照一定比例混合、 凝固完成鑲嵌。
清洗儀
用于去除磨拋過程中產生的廢料和污染物，保證金屬表面的光潔度。需接水、電使用，清洗池最大容量3.2L。
烘干儀
用于快速烘干清洗后的熔珠樣品。采用紅外線燈泡產生的光與熱對樣品快速干燥，內壁刷有耐高溫銀漿，增強光亮和清潔度，燈泡高度可調，使用安全、方便。
熔珠檢測分析室設備
?
臺式掃描電鏡
掃描電鏡用于熔珠表面微觀形貌分析、熔珠內部組織結構特征分析。
搭配能譜儀用于熔珠表面、磨拋面和內部氣孔的能譜分析。
?
倒置金相顯微鏡
?用于觀察熔珠樣品的金相組織，包括晶界、晶粒大小、相的分布和相的組成。
?
體式顯微鏡
用于觀察到熔珠的形態特征，如大小、形狀、顏色、光澤等，同時記錄熔珠形態和特征。
