描述

PELCO FlipScribe 是一種結構緊湊、穩定、精確、快速、低成本的劃線和切割解決方案，適用于任何實驗室。

FlipScribe將可以在樣品背面劃出干凈、筆直的劃線，使用戶能夠準確地正面切割樣品，可處理鍵合晶圓、玻璃、藍寶石和其他基底。

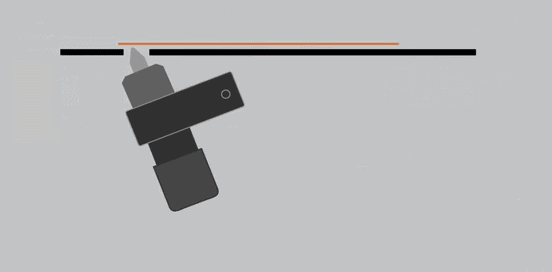

FlipScribe通過將堅固的金剛石劃線器集成到帶有導向柵欄的樣品平臺中，提供了比手持工具更精確的劃線方法。對齊和劃線所需的時間約一分鐘。同時它的劃線器安裝在基板背面，所有用戶準確地在正面定位劃痕的位置，可以直接用眼睛觀察，也可以用用戶提供的高倍顯微鏡觀察。同時消除了在劃線過程中對敏感正面器件的污染，對晶體和無定形樣品特別有價值。

通過使用FlipScribe設計的 “劃線擋板”，操作者能夠定義劃線的長度，從而干凈利落地縮小大型樣品的尺寸。同時金剛石劃線器的傾斜和高度是可調的，這是優化沿光刻與晶面制備樣品的工藝的關鍵。

產品特點：

• 劃線器安裝在背板，可以準確地從正面切割目標
• 劃線不會損壞樣品的正面
• 劃線器的傾斜和高度可調
• 精度±200μm
• 在樣本大小和形狀方面保持靈活性
• 允許劃線長度從 1 到 100 毫米不等
• 使用嵌入平臺的標尺實現精確且可重復的樣品對齊和尺寸調整
• 保留對接鍵合晶圓和非晶晶圓和芯片進行劃線以用于隨后的裂片
• 純機械，無需電源
